Việc lắp đặt động cơ cuốn 12V cho mái bạt xếp, mái hiên không chỉ yêu cầu đúng kỹ thuật mà còn cần sự tỉ mỉ để đảm bảo độ bền và an toàn khi sử dụng. Dưới đây là quy trình tiêu chuẩn giúp bạn thi công nhanh, chuẩn và hiệu quả.

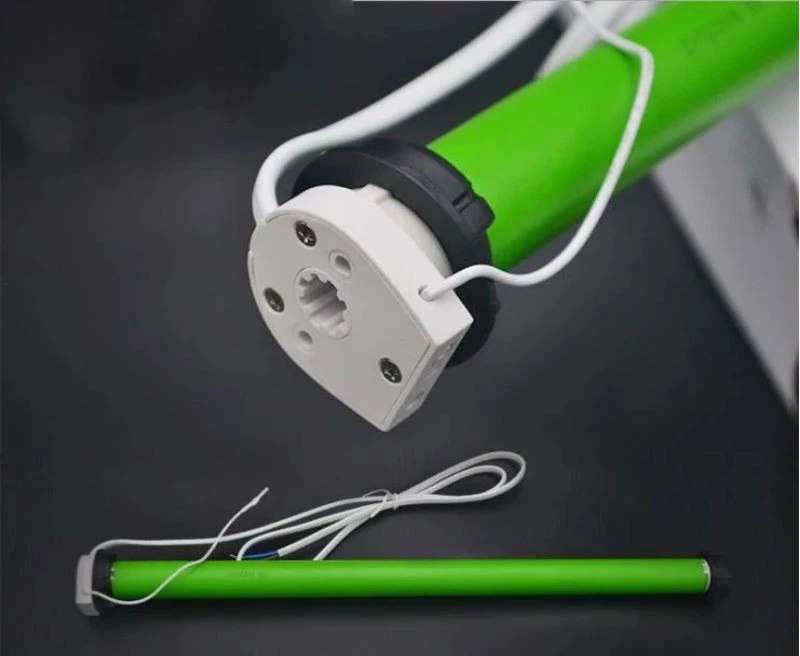

1. Lắp đặt động cơ cuốn 12V đúng cách

Trước tiên, cần tiến hành lắp đặt các bộ phận cơ bản của động cơ:

• Gắn bánh răng và vòng chụp (crown & drive wheel) vào trục động cơ, đảm bảo đúng khớp với rãnh giới hạn.
• Căn chỉnh vòng chụp thẳng với trục ống cuốn, đánh dấu vị trí chính xác trước khi khoan.
• Khoan lỗ và cố định bằng vít hoặc đinh tán chắc chắn.

Lưu ý quan trọng:

• Không khoan chạm vào động cơ bên trong.
• Vít cố định không được chạm vào thân động cơ để tránh hư hỏng.

Tiếp theo:

• Lắp trục động cơ vào giá đỡ hai bên và cố định bằng chốt.
• Đảm bảo lỗ chỉnh màu đỏ quay ra ngoài để tiện điều chỉnh.
• Với loại quay tay, bố trí vị trí tay quay hợp lý, dễ thao tác.

2. Hướng dẫn đấu dây động cơ 12V

Động cơ cuốn sử dụng hệ thống điện đơn giản:

• Loại dây: 2 dây tiêu chuẩn
• Nguồn điện: DC 12V
• Kết nối qua hộp điều khiển

Khi đấu dây cần chú ý:

• Hướng quay của động cơ phải trùng với hướng cài đặt hành trình.
• Lỗ đỏ dùng chỉnh hành trình lên, lỗ trắng chỉnh hành trình xuống.

Đấu dây đúng giúp động cơ hoạt động ổn định, tránh lỗi đảo chiều hoặc chạy sai hành trình.

3. Cách điều chỉnh hành trình động cơ chính xác

Do mỗi bộ mái bạt có kích thước khác nhau, hành trình mặc định thường chưa phù hợp, vì vậy cần điều chỉnh lại:

Điều chỉnh hành trình xuống:

• Cho động cơ chạy xuống bằng remote hoặc công tắc.
• Dừng khi gần vị trí mong muốn.
• Dùng bút chỉnh đưa vào lỗ trắng.
• Xoay (+) hoặc (–) để tăng/giảm hành trình.
• Điều chỉnh từ từ đến khi đạt vị trí chuẩn.

Điều chỉnh hành trình lên:

• Cho động cơ chạy lên.
• Dừng trước điểm cao nhất khoảng 30cm.
• Dùng bút chỉnh tại lỗ đỏ.
• Xoay để tinh chỉnh hành trình phù hợp.

Mẹo kỹ thuật:

• Điều chỉnh từng chút một để tránh vượt quá giới hạn.
• Luôn kiểm tra lại sau khi chỉnh để đảm bảo vận hành trơn tru.

4. Lợi ích khi lắp đặt đúng kỹ thuật

• Động cơ vận hành êm, ít hao mòn
• Tăng tuổi thọ mái bạt xếp
• Tránh lỗi kẹt, lệch hành trình
• Đảm bảo an toàn khi sử dụng lâu dài

5. Liên hệ tư vấn và lắp đặt chuyên nghiệp

Nếu bạn chưa tự tin thi công hoặc cần đội ngũ hỗ trợ, hãy liên hệ ngay:

👉 batxepkhungnhom.com
📞 Hotline: 0914 148 286

Xem hình minh họa dưới đây:

-------------------------------------

HƯỚNG DẪN LẮP ĐẶT VÀ ĐIỀU CHỈNH ĐỘNG CƠ CUỐN (12V)

Bản quyền thuộc Công ty Mái hiên Mái bạt xếp Đại Lợi – dailoivn.com Điện thoại 091414 8286

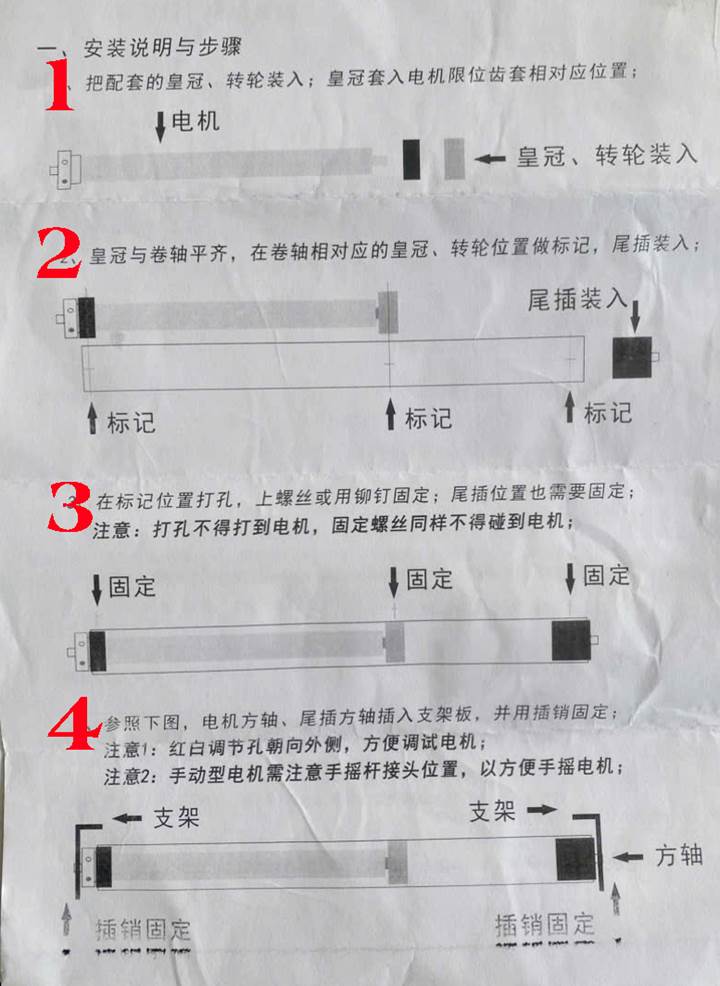

1. HƯỚNG DẪN LẮP ĐẶT

1. Lắp bánh răng và vòng chụp (crown & drive wheel) đi kèm vào trục động cơ. Đặt vòng chụp đúng vị trí khớp với rãnh giới hạn trên động cơ.

2. Căn vòng chụp thẳng hàng với trục ống cuốn. Đánh dấu vị trí của vòng chụp và bánh răng trên ống cuốn, sau đó lắp đầu chụp phía cuối ống.

3. Khoan lỗ tại các vị trí đã đánh dấu, sau đó dùng vít hoặc đinh tán để cố định. Đầu chụp phía cuối ống cũng cần được cố định chắc chắn.
Lưu ý: Khi khoan không được chạm vào động cơ, vít cố định cũng không được chạm vào động cơ.

4. Lắp trục vuông của động cơ và trục đầu còn lại vào giá đỡ hai bên, sau đó dùng chốt để cố định.
Lưu ý 1: Lỗ điều chỉnh màu đỏ phải hướng ra phía ngoài để thuận tiện cho việc chỉnh động cơ.
Lưu ý 2: Nếu là động cơ quay tay, cần để vị trí khớp tay quay thuận tiện sử dụng.

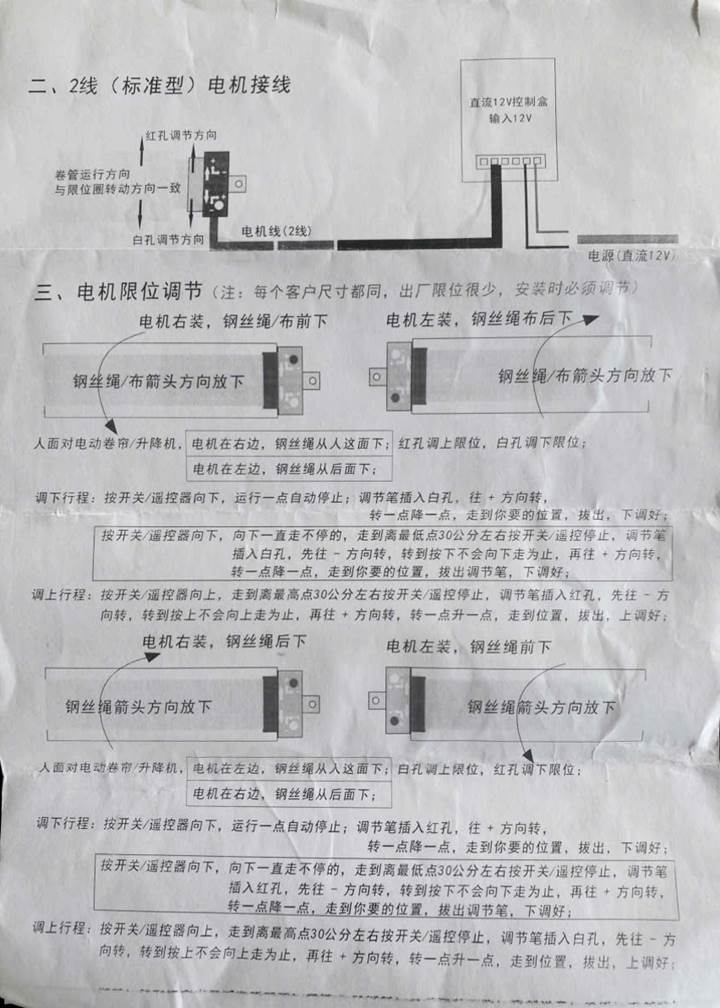

2. ĐẤU DÂY ĐỘNG CƠ (LOẠI 2 DÂY – TIÊU CHUẨN)

• Dây động cơ: loại 2 dây.

• Kết nối với hộp điều khiển điện áp DC 12V.

• Nguồn cấp: DC 12V.

• Hướng quay của ống cuốn phải cùng hướng với bộ giới hạn hành trình.

• Lỗ đỏ: dùng để điều chỉnh hành trình trên.

• Lỗ trắng: dùng để điều chỉnh hành trình dưới.

3. ĐIỀU CHỈNH GIỚI HẠN HÀNH TRÌNH ĐỘNG CƠ

Lưu ý: Mỗi bộ cửa/ống cuốn có kích thước khác nhau, khi xuất xưởng hành trình giới hạn thường được cài rất nhỏ, vì vậy khi lắp đặt cần phải điều chỉnh lại.

Điều chỉnh hành trình xuống

1. Nhấn nút điều khiển hoặc remote cho động cơ chạy xuống.

2. Khi gần đến vị trí mong muốn, dừng lại.

3. Cắm bút chỉnh vào lỗ trắng.

4. Xoay theo hướng (+) hoặc (–) để tăng hoặc giảm hành trình.

5. Mỗi lần xoay sẽ làm cửa hạ xuống thêm một đoạn nhỏ.

6. Điều chỉnh đến đúng vị trí mong muốn rồi rút bút chỉnh ra.

Điều chỉnh hành trình lên

1. Nhấn nút điều khiển cho động cơ chạy lên.

2. Khi còn cách điểm cao nhất khoảng 30 cm thì dừng lại.

3. Cắm bút chỉnh vào lỗ đỏ.

4. Xoay theo hướng (+) hoặc (–) để tăng hoặc giảm hành trình.

5. Mỗi lần xoay cửa sẽ nâng lên thêm một đoạn nhỏ.

6. Điều chỉnh đến vị trí mong muốn rồi rút bút chỉnh ra.
